Bản mã là gì? Đặc điểm của bản mã.
Trong các công trình xây dựng, người ta thường tạo liên kết nối dầm bằng bulong, đai ốc và hàn. Bên cạnh đó còn một loại vật tư nữa đó chính là bản mã. Vậy bản mã là gì và có những đặc điểm như thế nào, chúng ta cùng tìm hiểu ngay sau bài viết dưới đây.
Khái niệm về bản mã
Bản mã (Gusset plate) hay còn được gọi là thép bản mã, bản mã thép, bản mã cầu thang, sắt bản mã, cừ sạn (cách gọi trong miền Nam),.. Bản mã là là tấm thép được hàn thành hộp vuông và đặt ở đầu cọc bê tông. Với tác dụng hàn nối hai cọc bê tông với nhau trong quá trình ép cọc xuống đất. Hoặc có vai trò tạo bản gờ cố định làm trung gian cho bu lông ốc vít, đinh tán,.. tạo liên kết cố định các cấu trúc với nhau hoặc hỗ trợ cho việc căn chỉnh trong cấu trúc thiết kế.
- Bản mã được sử dụng ở các điểm uốn cong, vị trí khớp hoặc mối liên kết rời rạc hỗ trợ việc chuyển ứng suất giữa các chi tiết tham gia vào kết nối. Từ đó, giúp tăng cường mối nối và cả lực bám giữa chúng.
- Có nhiều phương pháp để cố định bản mã, trong đó phổ biến nhất đó là cố định bằng đinh tán, bulong, hàn hoặc ép.
- Ta có thể tìm thấy bản mã được ứng dụng rộng rãi trong liên kết dầm cột các cây cầu, sử dụng cho quá trình thi công móng nhà, móng cầu, cao ốc, .. hoặc ở nhiều cấu trúc xây dựng khác trong thực tế.
Cấu tạo của bản mã

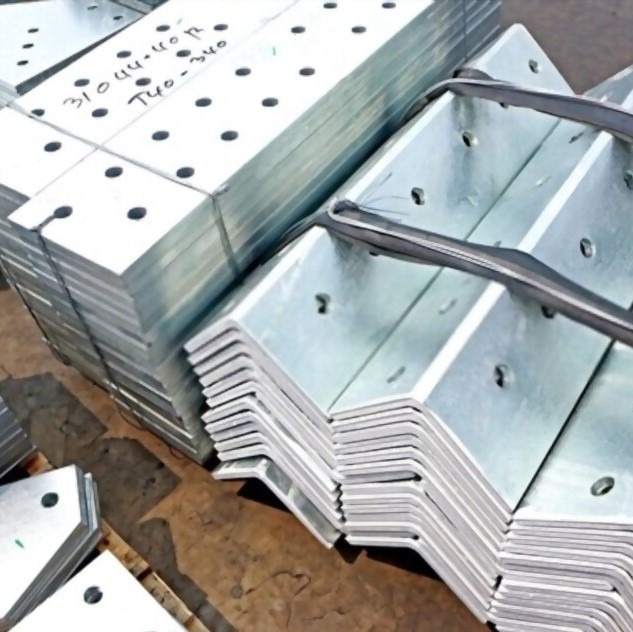

- Bản mã có hình dáng và cấu tạo rất đơn giản, các tấm bản mã thông dụng được gặp nhiều trong thực tế thường có dạng hình vuông, chữ nhật hoặc hình thang. Bề mặt được dập lỗ cho bulong đi qua.
- Bên cạnh đó, ta cũng có thể gặp các bản mã có hình tam giác, hình tròn, oval hoặc một hình dạng tùy chỉnh phù hợp với các khớp nối, các cạnh của dầm cột.
- Nhìn chung, hình dạng, kích thước và độ dày của bản mã phụ thuộc rất lớn vào thiết kế dầm cột, lực và tải trọng của kết cấu thép. Sao cho nó chứa được hết các đường hàn liên kết thanh dàn. Và góc giữ cạnh bản mã với trục thanh không bé hơn 15 độ. Để đảm bảo truyền lực từ thanh vào bản mã.
- Vì vậy trong thực tế, việc lựa chọn bản mã được tính toán và lựa chọn rất kỹ dựa trên việc xem xét tổng thể các tính chất của công trình từ vị trí thi công (Ví dụ: Bản mã sử dụng cho chân cột hay bản mã dùng chịu lực liên kết bu lông), môi trường, vị trí thi công (Ví dụ: Vị trí khô ráo hay tiếp xúc với nước) , thiết kế của công trình, yêu cầu khả năng chịu lực của kết cấu,..
